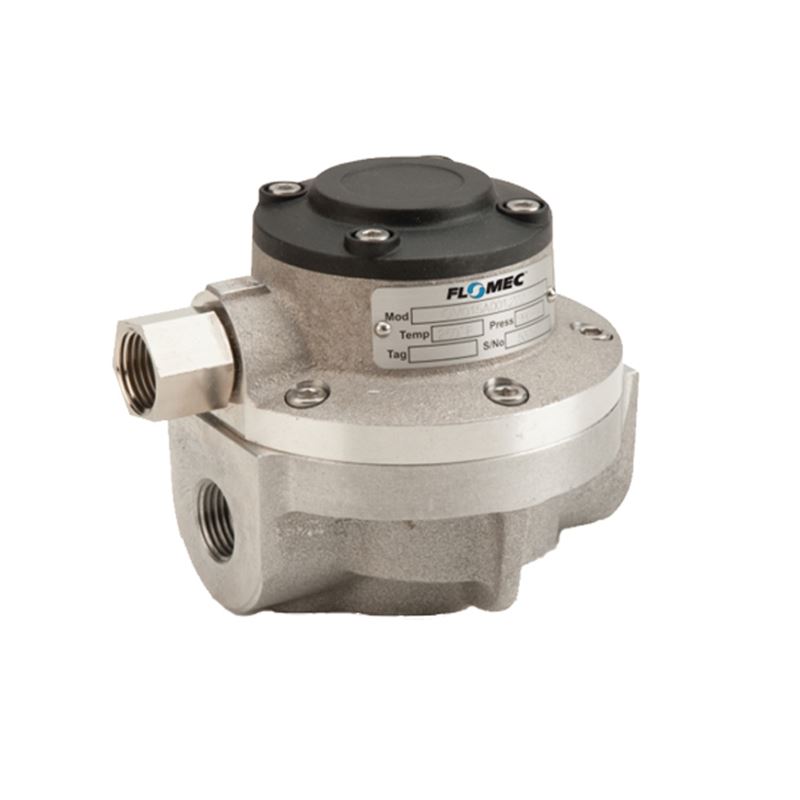

进口椭圆齿轮流量计的核心部件是一对相互啮合的椭圆齿轮。这两个椭圆齿轮被安装在流量计的计量腔内，并且可以绕各自的轴做旋转运动。当流体从流量计的入口流入时，会在齿轮与计量腔壁之间形成一定的压力差。在这个压力差的作用下，椭圆齿轮会被推动并开始旋转。
在旋转过程中，两个椭圆齿轮的齿廓会不断地相互啮合和分离。每当一个齿轮的一个齿与另一个齿轮的齿槽啮合时，就会在齿轮与计量腔壁之间形成一个已知容积的封闭空间。随着齿轮的持续旋转，这个封闭空间会不断地从入口侧移动到出口侧。当封闭空间到达出口侧时，其中的流体就会被排出流量计。
由于每次齿轮旋转所排出的流体体积是固定不变的，因此通过测量齿轮的旋转次数，就可以准确地计算出流过流量计的流体总量。具体来说，流量计通常会配备一个计数器，它可以记录齿轮的旋转圈数。根据齿轮的几何尺寸和旋转圈数，结合流体的密度等参数，就能够方便地得出流体的流量值。
进口椭圆齿轮流量计的结构组成：
(一)外壳
外壳是椭圆齿轮流量计的保护部件，它通常采用高强度的金属材料制成，如不锈钢、铸铁等，具有良好的耐压、耐腐蚀性能，能够承受流体的高压和各种恶劣的工况环境。外壳的设计不仅要保证足够的强度和密封性，还要便于安装和维护，通常会设置进出口法兰，方便与管道进行连接。
(二)椭圆齿轮
椭圆齿轮是流量计的关键计量部件，其材质的选择非常重要，需要根据流体的性质和测量要求来确定。常见的齿轮材质有不锈钢、铸铁、塑料等。不锈钢齿轮具有耐腐蚀、强度高的特点，适用于测量腐蚀性较强的流体；铸铁齿轮则成本较低，适用于一般工况下的流体测量；塑料齿轮则具有重量轻、耐化学腐蚀等优点，常用于测量一些特殊的化工流体。齿轮的加工精度直接影响到流量计的测量精度，因此需要采用高精度的加工工艺来制造。
(三)计数器
计数器用于记录椭圆齿轮的旋转次数，从而实现对流体流量的累计计量。它通常分为机械计数器和电子计数器两种类型。机械计数器通过齿轮传动机构将齿轮的旋转转换为计数器的数字显示，具有结构简单、可靠性高的特点，但读数精度相对较低；电子计数器则采用传感器来检测齿轮的旋转信号，并将其转换为电信号进行处理和显示，具有读数准确、功能丰富等优点，还可以实现数据的远程传输和存储。
